Hogyan javíthatja az elektromos vízforraló csatlakozója az energiaátvitelt, a biztonságot és a készülék megbízhatóságát?

JIATAIelektromos csatlakozási és hőmérséklet-szabályozó alkatrészeket fejleszt háztartási gépgyártók számára. AElektromos vízforraló csatlakozóA KSD168-1S01 modellt úgy tervezték, hogy stabil elektromos interfészt biztosítson az elektromos vízforraló és annak fűtőalapja között, amely támogatja a megbízható erőátvitelt, a hatékony összeszerelést és az ismételt napi működést.

Az elektromos vízforraló csatlakozója a vezeték nélküli elektromos vízforralók kritikus eleme, amely összeköti a vízforraló testét a tápegység aljával. Kialakítása befolyásolja az elektromos folytonosságot, a mechanikai kompatibilitást, az összeszerelés hatékonyságát és a termék hosszú távú megbízhatóságát. A készülékgyártók számára a megfelelő csatlakozó kiválasztásához értékelni kell a névleges feszültséget és áramerősséget, a sorkapcsok konfigurációját, a szigetelési teljesítményt, a hőmérsékleti ellenállást, az élettartamot és a vonatkozó piaci engedélyeket. Ez az útmutató elmagyarázza a vízforraló csatlakozóinak működését, áttekinti a JIATAI KSD168-1S01 specifikációit, összehasonlítja a legfontosabb kiválasztási kritériumokat, és felvázolja a gyakorlati minőség-ellenőrzési és beszerzési szempontokat az OEM és ODM projekteknél.

Tartalomjegyzék

1. Mi az elektromos vízforraló csatlakozó?
2. Hogyan működik az elektromos vízforraló csatlakozója?
3. Mely funkciók számítanak leginkább a napi működésben?
4. KSD168-1S01 Műszaki előírások
5. Hogyan válasszuk ki a megfelelő csatlakozót?
6. Hogyan értékelhetik a gyártók a csatlakozó minőségét?
7. Mely készülékek használhatják a vízforraló csatlakozó megoldásokat?
8. Mit kell megerősítenie a vásárlóknak rendelés előtt?
9. Gyakran Ismételt Kérdések
10. Következtetés

1. Mi az elektromos vízforraló csatlakozó?

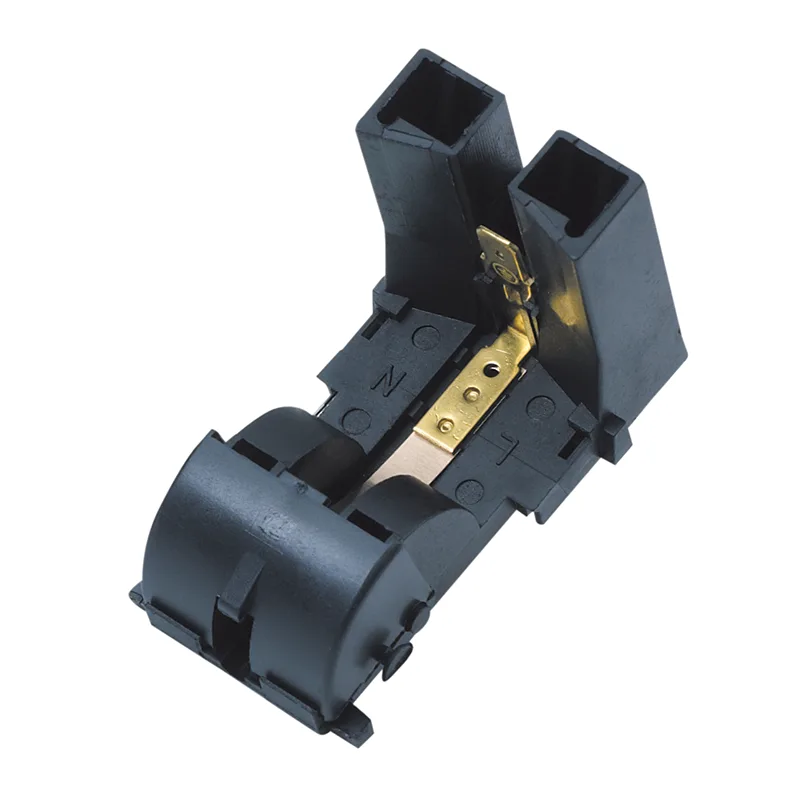

Az elektromos vízforraló csatlakozója egy elektromechanikus alkatrész, amely a vízforraló és az elektromos tápelrendezés közötti tápellátást hozza létre. Számos vezeték nélküli vízforraló kivitelben a csatlakozó a vízforraló aljába van beépítve, és illeszkedik a fűtőalap megfelelő érintkezőszerelvényéhez.

Ez a konfiguráció lehetővé teszi a felhasználók számára, hogy felemeljék a vízforralót az alapjáról anélkül, hogy a kábelt közvetlenül a készülék testéről le kellene választani. A gyártók számára a csatlakozónak illeszkednie kell a mechanikai kialakításhoz, miközben meg kell őriznie a megbízható elektromos érintkezést az ismételt elhelyezés és eltávolítás során.

A JIATAI KSD168-1S01 hárompólusú konfigurációt és műanyag és sárgaréz konstrukció kombinációját használja. Ezek az anyagok különböző célokat szolgálnak: a szigetelő ház segít elválasztani a vezetőképes komponenseket, míg a sárgaréz elektromosan vezető érintkező anyagot biztosít. A tényleges teljesítmény a kész kialakítástól, az anyagminőségtől, az összeszerelés minőségétől és a működési feltételektől függ.

A készülékmérnöki csapatok számára a csatlakozó nem egyszerűen dugaszolható tartozék. Része a teljes elektromos interfésznek, ezért a méreteit, a kapocselrendezést, a névleges áramerősséget és a kapcsolódó vezérlőelemekkel való kompatibilitását ellenőrizni kell a termékfejlesztés során.

A gyártók áttekinthetik a JIATAI Electrical Kettle Connector termékoldalát a modellspecifikus információkért.

2. Hogyan működik az elektromos vízforraló csatlakozója?

Egy tipikus vezeték nélküli elektromos vízforralóban a tápegység tápkábellel csatlakozik a hálózathoz. Ha a vízforralót megfelelően helyezi az alapra, a megfelelő csatlakozó érintkezők összekapcsolódnak és létrehozzák a fűtéshez szükséges elektromos utat.

A folyamat négy alapvető szakaszon keresztül érthető meg:

• Elhelyezés:A vízforraló az alapra kerül, a megfelelő csatlakozó szerkezetek egy vonalba állítása mellett.
• Elektromos érintkező:A vezető érintkezők összekapcsolódnak a kívánt tápellátás biztosításához.
• Fűtés működése:Az elektromos energia akkor éri el a vízforraló fűtőkörét, amikor a készülék vezérlőrendszere lehetővé teszi a működést.
• Leválasztás:A vízforraló felemelése szétválasztja a csatlakozó csatlakozást, ami lehetővé teszi az vezeték nélküli kezelést.

Egy komplett vízforralórendszerben a csatlakozó a fűtőelem, a kapcsolószerkezet és a hőmérséklet-szabályozó vagy védőberendezések mellett működik. Ezeknek az alkatrészeknek különböző funkciói vannak. A csatlakozó biztosítja az elektromos interfészt, míg a megfelelő vezérlőelemek szabályozzák vagy megszakítják a fűtést a készülék kialakításának megfelelően.

A csatlakozó önmagában nem tekinthető teljes túlmelegedés elleni védelemnek vagy automatikus kikapcsolási megoldásnak. Az általános biztonság a készülék architektúrájától, a megfelelően összeillesztett alkatrészektől és a késztermék megfelelő tesztelésétől függ.

3. Milyen funkciók számítanak leginkább a napi működés során?

Stabil elektromos érintkező

A megbízható érintkezés elengedhetetlen, mert a vízforraló ismételten melegítési ciklusokat és mechanikai mozgást tapasztal. A rosszul illeszkedő érintkezők, az elégtelen érintkezési nyomás, a szennyeződés vagy az alkatrészek kopása növelheti az érintkezési ellenállást és helyi felmelegedést okozhat. A megfelelő csatlakozó kialakítás segít megőrizni a tervezett elektromos csatlakozást annak meghatározott élettartama alatt.

Elektromos szigetelés

A szigetelő szerkezet elválasztja a vezetőképes részeket, és segít megelőzni a nem szándékos elektromos érintkezést. Az anyagválasztás, az alkatrészek távolsága, a ház integritása és az összeszerelési pontosság egyaránt hozzájárul a szigetelés teljesítményéhez. Ezeket a tényezőket a készülék üzemi feszültsége és a vonatkozó biztonsági követelmények alapján kell értékelni.

Hőállóság

A fűtőberendezések csatlakozói hőt termelő alkatrészek közelében működnek. Anyaguknak és szerkezetüknek meg kell felelniük a várható környezeti és helyi üzemi hőmérsékleteknek. A JIATAI a KSD168-1S01 maximális környezeti hőmérsékletét T125-re sorolja; ezt az értéket a modell műszaki dokumentációjában meghatározott feltételek között kell értelmezni.

Mechanikai tartósság

Az ismételt elhelyezés és eltávolítás megterhelheti az illeszkedő érintkezőket és a környező szerkezetet. A csatlakozónak kompatibilisnek kell lennie a vízforraló geometriájával és a tervezett használati mintával. A mechanikai illeszkedést és tartósságot a tényleges összeszerelés során kell ellenőrizni, nem pedig pusztán a megjelenés alapján.

Gyártási kompatibilitás

Egy egyszerűen integrálható csatlakozó segíthet a készülékgyártóknak az összeszerelési eljárások szabványosításában. A konzisztens méretek, terminálelrendezések és ellenőrzési követelmények különösen fontosak a nagy mennyiségű gyártásnál, ahol a kis eltérések befolyásolhatják az összeszerelés hozamát és a későbbi megbízhatóságot.

4. KSD168-1S01 Műszaki előírások

Az alábbi táblázat összefoglalja a JIATAI termékoldalán felsorolt ​​specifikációkat. A vevőknek az összetevő kiválasztása előtt meg kell erősíteniük a célpiacukra vonatkozó minősítési és jóváhagyási kombinációt.

Ezek a specifikációk termékoldali adatok, nem helyettesítik a teljes műszaki adatlapot. A jóváhagyási jeleket, a névleges feltételeket, a vizsgálati eljárásokat és a pontos tanúsítási kört a gyártás jóváhagyása előtt össze kell hasonlítani az aktuális dokumentációval.

5. Hogyan válasszuk ki a megfelelő csatlakozót?

A vízforraló csatlakozójának kiválasztásához többre van szükség, mint az általános megjelenéshez. A mérnöki csapatoknak ellenőrizniük kell a kész készülék elektromos, mechanikai, termikus és megfelelőségi követelményeit.

Erősítse meg a névleges feszültséget és áramerősséget

Kezdje a készülék névleges feszültségével, névleges áramával és a fűtőelem teljesítményével. A csatlakozónak alkalmasnak kell lennie a tényleges elektromos terhelésre a megadott működési feltételek mellett. Ne feltételezze, hogy az egyik feszültség-áramkombinációra jóváhagyott modell automatikusan támogat minden más piacon felsorolt ​​minősítést.

Ellenőrizze a pólus konfigurációját és méreteit

Erősítse meg az érintkezők számát és elrendezését, a szerelési méreteket, a csatlakozási irányt és az illesztési geometriát. Ha egy meglévő alkatrészt cserél, hasonlítsa össze az eredeti cikkszámot és a műszaki rajzokat, ne hagyatkozzon kizárólag a vizuális egyezésre.

Értékelje a hő- és szigetelési követelményeket

Tekintse át a csatlakozó körüli üzemi hőmérsékletet, a gőznek vagy páralecsapódásnak való esetleges kitettséget, valamint a készülék szigetelési követelményeit. A megfelelő alkatrésznek a gyártó által meghatározott feltételek és a vonatkozó termékszabványok között kell működnie.

Ellenőrizze a piaci jóváhagyásokat

A különböző célpiacok eltérő megfelelőségi értékelést és dokumentációt igényelhetnek. A vásárlóknak meg kell erősíteniük, hogy az adott modell és besorolási kombináció rendelkezik a kívánt termékhez és piachoz szükséges jóváhagyásokkal. A szállító általános tanúsítási nyilatkozata nem értelmezhető úgy, mint annak bizonyítéka, hogy minden konfigurációt jóváhagytak.

Életciklus és karbantartási igények felmérése

Vegye figyelembe a vízforraló használatának várható gyakoriságát, a termékgarancia céljait és a csatlakozó szükséges élettartamát. A felsorolt ​​ciklusminősítésnek csak akkor van értelme, ha a vizsgálati feltételeit és az elfogadási kritériumokat megértik.

6. Hogyan értékelhetik a gyártók a csatlakozó minőségét?

A minőségellenőrzést az alkatrészminősítés során kell elkezdeni, és a beérkező ellenőrzéssel és a kész készülék tesztelésével kell folytatni. A dokumentált folyamat segít azonosítani a problémákat, mielőtt az alkatrészek tömeggyártásba kerülnének.

A hasznos ellenőrzési tevékenységek közé tartozik:

• Szemrevételezéses ellenőrzés:Ellenőrizze a repedéseket, deformációkat, szennyeződéseket és látható gyártási hibákat.
• Méretvizsgálat:Ellenőrizze a kritikus méreteket és az illeszkedési geometriát a jóváhagyott rajzok alapján.
• Kapcsolatfelvételi értékelés:Értékelje az elektromos érintkezők teljesítményét a megadott vizsgálati módszerrel.
• Szigetelés vizsgálata:A vonatkozó követelményeknek megfelelően végezzen szigetelési ellenállási és dielektromos szilárdsági vizsgálatokat.
• Hőmérséklet értékelés:A teljesítmény értékelése reprezentatív működési feltételek mellett.
• Tartóssági vizsgálat:Ellenőrizze a mechanikai és elektromos teljesítményt a szükséges működési ciklusok során.
• Összeállítás érvényesítése:Tesztelje a csatlakozót a tényleges vízforraló és alapkonfiguráción belül.

A tesztelésnek jóváhagyott eljárásokat kell követnie, megfelelő felszereléssel és dokumentált elfogadási határértékekkel. A nagyfeszültségű tesztelést szakképzett személyzetnek kell elvégeznie megfelelő biztosítékok alkalmazásával. A termékspecifikus követelmények és az alkalmazandó biztonsági szabványok elsőbbséget élveznek az általános vizsgálati értékekkel szemben.

7. Mely készülékek használhatják a vízforraló csatlakozó megoldásokat?

Az elektromos vízforralók csatlakozói elsősorban a vezeték nélküli elektromos vízforralókhoz kapcsolódnak, de hasonló csatlakozási elvek vonatkozhatnak más kompakt fűtőberendezésekre is, ha az elektromos és mechanikai kialakítás lehetővé teszi.

• Háztartási elektromos vízforralók:Csatlakoztassa a vízforraló testét az elektromos fűtőtalpához.
• Teafőző készülékek:Támogatja a forró italok készítéséhez használt, kompatibilis fűtési rendszereket.
• Válogatott italmelegítő termékek:Biztosítson olyan elektromos interfészt, ahol a csatlakozó specifikációi megfelelnek a készülék kialakításának.
• OEM és ODM készülékek:Kínáljon alkatrész opciót a saját vízforralómodelleket vagy saját márkás termékeiket fejlesztő gyártóknak.

A kompatibilitást minden egyes alkalmazásnál meg kell erősíteni. A hasonló megjelenésű készülékek eltérő teljesítményűek, különböző csatlakozóelrendezésekkel, hőmérsékleti feltételekkel és tanúsítási követelményekkel rendelkezhetnek.

8. Mit kell a vásárlóknak megerősíteniük rendelés előtt?

A beszerzési csapatok számára az egyértelmű technikai kommunikáció segít csökkenteni az össze nem illő rendeléseket, az elkerülhető gyártási késéseket és az alkatrészminősítési problémákat. Megrendelés előtt erősítse meg a szállítóval az alábbi információkat:

1. Pályázat részletei:Adja meg a vízforraló modelljét, a termékrajzokat, a telepítési helyet és a tervezett működési feltételeket.
2. Elektromos követelmények:Adja meg a névleges feszültséget, áramerősséget, fűtőteljesítményt és a célpiac követelményeit.
3. Mechanikai kompatibilitás:Erősítse meg a méreteket, a pólusok elrendezését, az illesztési felületet és a rögzítési részleteket.
4. Műszaki dokumentáció:Kérje a legfrissebb adatlapot, a vonatkozó vizsgálati jelentéseket és a vonatkozó jóváhagyási dokumentációt.
5. Mintaértékelés:A tömeggyártás jóváhagyása előtt tesztelje a mintákat a tényleges készülékegységben.
6. Ellátási feltételek:Ha szükséges, erősítse meg a rendelési mennyiséget, a csomagolást, az átfutási időt, a szállítási feltételeket és a tétel nyomon követhetőségét.

A JIATAI termékinformációkon és műszaki kommunikáción keresztül támogatja a vízforraló alkatrészek beszerzését. A modellspecifikus részletekért látogasson el a KSD168-1S01 elektromos vízforraló csatlakozó oldalára, és erősítse meg igényeit a megrendelés előtt.

9. Gyakran Ismételt Kérdések

1. kérdés: Mit csinál az elektromos vízforraló csatlakozója?

Létrehozza az elektromos kapcsolatot a vezeték nélküli vízforraló és a tápegység között, lehetővé téve az elektromos energia eljuttatását a fűtőkörbe, amikor a készülék vezérlőrendszere lehetővé teszi a működést.

2. kérdés: Miből készült a JIATAI KSD168-1S01 csatlakozó?

A termékoldalon a műanyag és a sárgaréz építőanyagként szerepel. A műanyag a ház szigetelő funkcióját látja el, míg a sárgaréz vezetőképes érintkezési anyagot biztosít. A részletes anyagminőségeket a műszaki dokumentációban kell megerősíteni.

3. kérdés: Hány pólusa van a KSD168-1S01-nek?

A felsorolt ​​konfiguráció három pólusú. A vevőknek az alkatrész jóváhagyása előtt ellenőrizniük kell a csatlakozók elrendezését és az illeszkedési méreteket a vízforraló kialakításához képest.

4. kérdés: A csatlakozó alkalmas 110 V-os és 220 V-os piacokra is?

A termékoldalon számos feszültség- és áramkombináció található, amelyek különböző jóváhagyásokhoz tartoznak. Az adott piacnak megfelelő pontos kombinációt meg kell erősíteni a JIATAI-val, és alá kell támasztani a vonatkozó termékdokumentációval.

5. kérdés: Mit jelent a 10 000 ciklusos élettartam?

Ez a termékre vonatkozó élettartam-szám. A vevőknek kérniük kell a vonatkozó tesztdefiníciót, a működési feltételeket és az elfogadási kritériumokat, hogy megértsék, hogyan vonatkozik a minősítés a tervezett felhasználásukra.

6. kérdés: Cserélhetem a meglévő vízforraló csatlakozót a KSD168-1S01-re?

Csak az elektromos besorolások, az oszlopkonfiguráció, a mechanikai méretek, a hőmérsékleti követelmények és a vonatkozó engedélyek ellenőrzése után. Egy képzett mérnöknek meg kell erősítenie a kompatibilitást, mielőtt a cserét a gyártásban felhasználnák.

7. kérdés: Milyen információkat kell küldenem, amikor árajánlatot kérek?

Adja meg a szükséges modellt vagy mintát, az elektromos besorolásokat, a tervezett piacot, a becsült rendelési mennyiséget, a mechanikai rajzokat, ahol rendelkezésre állnak, és minden konkrét vizsgálati vagy dokumentációs követelményt. Ez segít a szállítónak az alkalmazás pontosabb értékelésében.

10. Következtetés

Az elektromos vízforraló csatlakozó kicsi, de nélkülözhetetlen eleme a vezeték nélküli elektromos vízforraló teljesítményének. A helyes kiválasztás segít a gyártóknak megbízható erőátvitel kialakításában, a mechanikai kompatibilitás fenntartásában, valamint a kész készülék elektromos és termikus követelményeinek teljesítésében. Az aktuális névleges értékek, az oszlopkonfiguráció, a szigetelési teljesítmény, a ciklus élettartama és a piacspecifikus jóváhagyások ellenőrzésével a mérnöki és beszerzési csapatok megalapozottabb beszerzési döntéseket hozhatnak. A JIATAI KSD168-1S01 definiált hárompólusú csatlakozót biztosít a kompatibilis vízforraló-konstrukciókhoz, a modellspecifikus specifikációk pedig áttekinthetők. Látogassa meg a JIATAI elektromos vízforraló csatlakozó termékoldalát a felsorolt ​​részletek felfedezéséhez éslépjen kapcsolatba velünkhogy megvitassák kérelmét, műszaki dokumentációt kérjenek, mintákat értékeljenek, és megfelelő csatlakozómegoldást találjanak a következő készülékgyártási projekthez.
