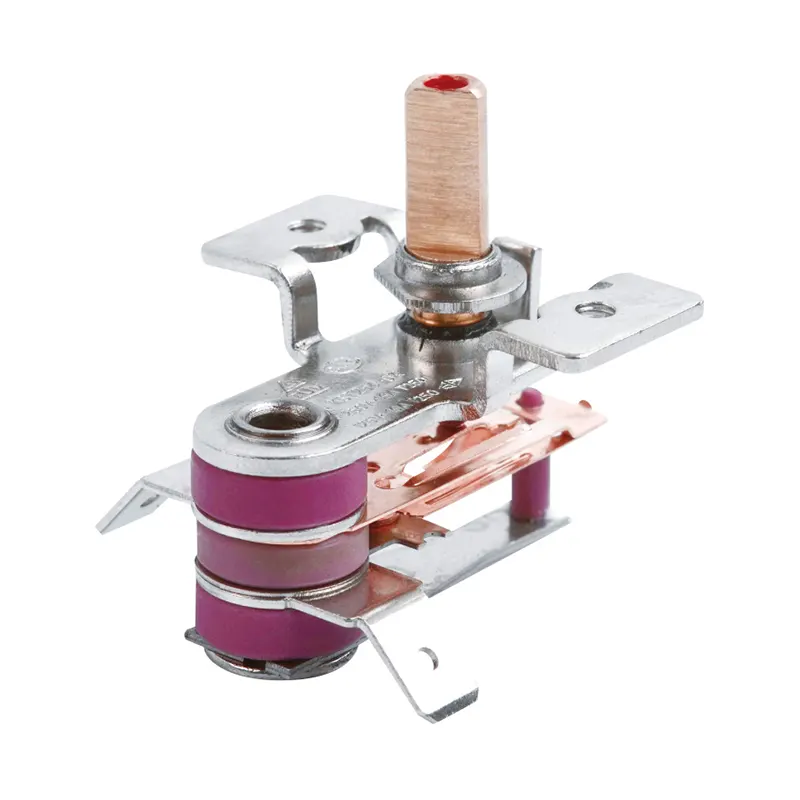

Elektromos gőzölős vasaló hőmérséklet-szabályozó

Műszaki teljesítmény specifikációk

Nagy teljesítményű fokozat

Anyag- és építési szabványok

Ezüstötvözetből készült érintkezőszegecsek: Ezüst-kadmium-oxid (AgCdO) vagy ezüst-nikkel (AgNi) érintkezők megakadályozzák az ívhegesztést, a lyukasztást és az oxidációt nagy kapacitív és rezisztív terhelés mellett.

Kiváló minőségű szteatit alap: A szigetelő kerámia test szigorú mérettűrések szerint készül, és nem zsugorodik, nem reped meg vagy lágyul meg 200 °C feletti hőmérsékleten történő folyamatos működés során.

Kúszásmentes bimetál összeállítás: A precíziósan nyomott bimetál szalagok éles, határozott kapcsolási műveletet biztosítanak mikroívképződés nélkül, ezáltal minimalizálják a rádiófrekvenciás interferenciát (RFI) és csökkentik az érintkezők kopását.

Minőségellenőrzés és megfelelőségi vizsgálat

Az automatizált gyártósor minden tétele 100%-os gyári ellenőrzésen esik át a csomagolás előtt:

Nemzetközi szabványok: Megfelel az UL 60730-1, VDE (EN 60730-1), CE, CQC, RoHS 2.0 és REACH szabványoknak.

Hőkalibrálás: Szabályozott hőmérsékletű olaj- vagy levegőfürdőben tesztelték annak ellenőrzésére, hogy a nyitási és zárási pontok megfelelnek-e az előírásoknak.

Dielektromos ellenállási feszültség: 1500 VAC, 60 másodperces nagyfeszültségű meghibásodási tesztnek vetik alá.

Termék paraméter

Mérnöki kiválasztási útmutató

Az elektromos gőzölős vasaló megfelelő szabályozójának kiválasztásakor ügyeljen az elektromos gőzölős vasaló hőmérséklet-szabályozó tengelyméreteinek, az aktuális terhelési névleges terhelésnek, a termikus válaszidőnek és a szerelési konfigurációnak a kompatibilitására. A konkrét követelmények meghatározásához kövesse az alábbi lépéseket.

1. lépés: Válassza ki a működési mechanizmust

Állítható bimetál termosztát: Elsődleges vezérlőelemként szolgál, közvetlenül a felhasználó által működtetett tárcsához csatlakoztatva. Lehetővé teszi a talp hőmérsékletének folyamatos beállítását a nylon/selyemtől a len/pamutig terjedő szövetbeállítások között.

Rögzített hőmérsékletű gyorskapcsoló: Kiegészítő biztonsági hőmérséklet-határolóként vagy szárazon forralt kapcsolóként működik. A gőzfejlesztő kazánra vagy a talp kiegészítő fűtési zónájára szerelve túlmelegedés esetén tartósan vagy ideiglenesen lekapcsolja az áramkört.

2. lépés: Határozza meg a hőmérsékleti tartományt

A hőmérséklet-különbség meghatározza a gőzkibocsátás stabilitását, és megakadályozza a gyakori kapcsolást:

Magas hőmérséklet beállítás (160°C – 230°C): Alkalmas pamut-, lenvászon- és folyamatos gőzölési alkalmazásokhoz.

Közepes hőmérséklet beállítás (110°C – 160°C): Alkalmas gyapjú és poliészter keverékekhez.

Alacsony hőmérséklet beállítás (50°C – 110°C): Szintetikus szálakhoz alkalmas. Kisebb különbség (±3°C) szükséges a hirtelen hőmérséklet-csökkenés elkerüléséhez, amikor víz érintkezik a vasakkal.

Differenciál kiválasztása

Széles differenciálmű (8°C – 12°C): Száraz vasalókhoz ajánlott a kapcsolási frekvencia csökkentése és az ezüstérintkezők élettartamának meghosszabbítása érdekében.

Keskeny differenciálmű (3°C – 5°C): Alkalmas nagy teljesítményű gőzölős vasalókhoz, hogy azonnali melegítési reakciót biztosítson, amikor víz kerül a gőzkamrába.

3. lépés: Igazítsa össze az alakot és a rögzítési szerkezetet

Tengelytípus: Az opciók közé tartoznak a D-vágású tengelyek, a kereszthornyú tengelyek vagy a recézett tengelyek.

Tengelyhossz és elfordulási szög: A szabványos tengelyhossz 10 mm és 30 mm között van. Az elforgatási lehetőségek közé tartozik a 180°, 270° vagy 300°.

Rögzítőkonzol: Lapos alapkialakítással, 28 vagy 36 mm-es szabványos furattávolsággal. Egyedi eltolt vagy hajlított tartókonzolok kaphatók kompakt vasalókhoz.

4. lépés: Terminál konfigurálása és térköz

Kapcsok szélessége: Szabványos 6,3 mm-es (1/4") vagy 4,8 mm-es (1/10") füles csatlakozók.

Csatlakozási szög: 0° (vízszintes/egyenes), 45° (szögben) vagy 90° (függőleges). A függőleges elrendezések csökkentik az alacsony profilú vasalók vízszintes lábnyomát.

5. lépés: Hőkompenzációs lehetőségek

Nagy teljesítményű gőzölős vasalóknál (2000 W – 2800 W) a hideg víz befecskendezése hőelmaradást okozhat a vasalótalp felületén, mielőtt a hőt a bimetál szalagra vezetnék. Nem kompenzált: Alkalmas normál szárazvasalókhoz és könnyű utazási vasalókhoz.

Belső ellenállás-kompenzációval: A beépített fűtőelem felgyorsítja a bimetál szalag reakcióját a nagy intenzitású gőzciklusok során, ezáltal fenntartja a talp stabil hőmérsékletét.

Kérjen mintákat és műszaki árajánlatokat

Kalibrált mérnöki minták kéréséhez vagy 24 órán belüli árajánlat kéréséhez kérjük, adja meg műszaki csapatunknak a következő adatokat:

A kivezetés méretei és a tájolási szög

Becsült éves kereslet

Elektromos terhelési követelmények (feszültség és áram)

Az üzemi hőmérséklet-tartomány és a hőmérséklet-különbség követelményei
